¿Cómo se calcula el recubrimiento necesario para un tejado de pizarra?

La capilaridad es la mayor o menor facilidad que tiene un líquido para ascender por un poro accesible. Este fenómeno físico no es exclusivo de la pizarra, sino que afecta en mayor o menor medida a los materiales incluidos en el grupo de las soluciones laminares solapadas.

En el ámbito de la construcción, la capilaridad es muy importante porque es, en algunos casos, responsable de problemas de humedad. El agua puede penetrar en el interior de una vivienda a través de la cubierta por capilaridad, por medio de grietas o uniones diminutas. Cuanto más estrechas o diminutas sean las grietas mayor será la acción de la capilaridad. A mayor tensión superficial, mayor capilaridad; por lo tanto, también, a menor temperatura mayor acción capilar.

Para contrarrestar este efecto, lo idóneo es valernos del fenómeno de la gravedad. Es decir: aumentamos la pendiente de la cubierta y el solape de las piezas para disminuir los efectos de este fenómeno.

Así ofrecemos a continuación la tabla de recubrimientos mínimos a seguir, en función de la región y la pendiente de la cubierta.

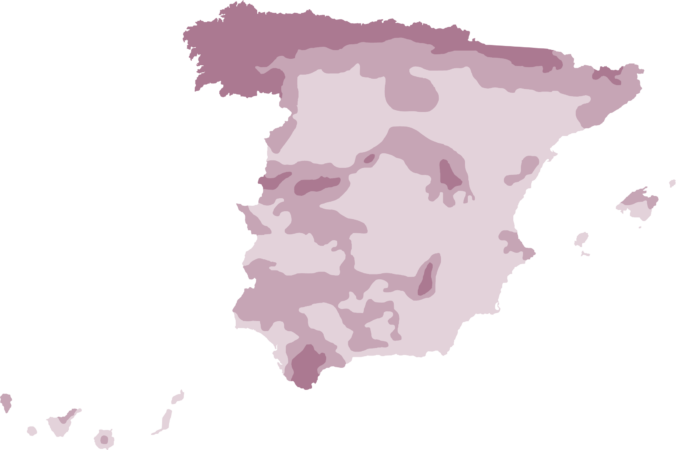

GRADOS DE EXPOSICIÓN

Cada región exige un estudio de su climatología. Cada una es diferente y es aconsejable la utilización de un sistema de recubrimiento con pizarra adaptado a sus características climatológicas.

Región 1: Interior del país ubicado a una altitud inferior a 600 m

Región 2: Zonas altas entre 600 y 1.200 m

Región 3: Zona de la costa atlántica o altitudes superiores a 1.200 m

TABLAS DE RECUBRIMIENTOS

* A 90 se dan valores progresivos dependiendo de la longitude del parámetro vertical.
		Recubrimiento en mm.
Pendiente		Región 1			Región 2			Región 3
Pendiente		Proyección horizontal de la vertiente en metros
%	Grados	0-5,5	5,5-11	11-16,5	0-5,5	5,5 -11	11- 16,5	0-5,5	5,5-11	11-16,5
20	11º 19'	153
22,5	12º 41'	147
25	14º	141	153
27,5	15º 23'	135	148	153
30	16º 42'	129	143	153	148
32,5	18º	111	123	138	148	143	153	168
35	19º 17'	106	119	133	143	137	138	153
37,5	20º 33'	101	115	128	138	133	148	153	146
40	21º 48'	111	123	133	138	133	143	139	153
45	24º 14'	107	116	126	128	138	145	132	145	153
50	26º 34'	103	109	119	121	130	137	125	137	144
55	28º 49	98	102	112	114	122	129	118	129	135
60	30º 58'	93	97	105	107	114	122	111	121	126
70	35º	88	92	98	100	106	115	104	113	117
80	38º 40'	83	87	91	93	98	108	97	105	108
90	42º	78	82	87	89	94	101	92	97	103
100	45º	73	77	83	81	86	94	87	92	98
120	50º 12'	68	72	79	77	82	90	82	87	93
140	54º 28	65	70	75	73	78	86	79	82	88
170	59º 32	65	68	71	69	74	82	75	80	83
200	69º 12	65	66	69	67	70	78	72	78	81
250	69º 12	60	64	67	65	69	74	71	76	79
300	71º 34	60	62	65	63	68	73	70	74	77
375	75º	60	60	65	61	67	72	69	72	75
	90º	60			60		71	65

Como se puede comprobar en la observación de los datos de la table concluimos que a menor pendiente se requiere un solape mayor y viceversa. Como medida de precaución, el solape deberá ser aumentado en caso de edificaciones en lugares especialmente expuestos a la influencia de vientos fuertes, como litorales, sobre acantilados, cresta de las colinas, etc.
