Bepaal de overlap van de leien

De minimumoverlapping is in functie van:

dakhelling.
regio.
plaats en oriëntatie.
lengte van het waterwegstromen.
bevestigingen.

Les STS 34 stipulent que la pente d’une toiture en ardoises doit normalement être de 17° ou 30% minimum.

Om redenen van uitzicht wordt aangeraden een helling van ten minste 30° of 58% te voorzien.

MINIMALE OVERLAPPING (IN MM) AFHANKELIJK VAN DE REGIO EN DE DAKHELLING

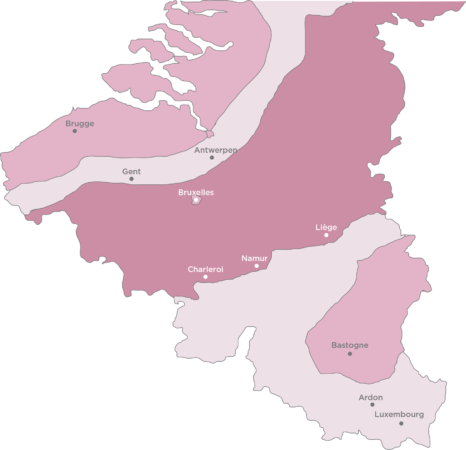

Regio 1: Het binnenland gelegen op een hoogte lager dan 200 m.

Regio 2: De overgang op 20 km tussen de regio 1 en de regio 3 voor de kust van de Noordzee. De Ardennen. Hoogten tussen 200 en 500 m.

Regio 3: De kust van de Noordzee op een diepte van 20 km. De Ardennen. Hoogten hoger dan 500 m.

DAKHELLING			REGIO 1			REGIO 2			REGIO 3
In cm per meter	In graden	Lengte van de helling (L) per meter projektie	Projektie (P) in m			Projektie (P) in m			Projektie (P) in m
In cm per meter	In graden	Lengte van de helling (L) per meter projektie	Van 0 tot 5,5	Van 5.50 tot 11.00	Van 11.00 tot 16.50	Van 0 tot 5,50	Van 5.50 tot 11.00	Van 11.00 tot 16.50	Van 0 tot 5,5	Van 5.50 tot 11.00	Van 11.00 tot 16.50
32.5	18°	1.051	125	140	150	145	153
35	19°1/3	1,059	125	135	145	140	150		153
37.5	20°1/2	1.068	120	130	140	135	145	153	150
40	21°2/3	1.077	115	125	135	130	140	150	145	153
45	24°	1.096	110	115	125	120	130	140	135	145	153
50	26°1/2	1.118	105	110	120	115	125	130	130	135	145
55	29°	1.141	100	105	115	110	120	125	120	130	135
60	31°	1.166	95	100	110	105	110	120	115	120	130
70	35°	1.220	90	95	100	95	100	110	105	110	120
80	38°2/3	1.280	80	90	95	90	95	100	100	105	110
90	42°	1.345	80	85	90	85	90	95	95	100	105
100	45°	1.414	375	80	85	80	85	90	90	95	100
120	50°	1.562	70	75	80	75	80	85	85	90	95
140	54°1/2	1.720	65	70	75	75	80	80	80	85	90
170	59°1/2	1.973	65	70	70	70	75	80	75	80	85
200	63°1/2	2.237	60	65	70	70	70	75	75	80	85
250	68°	2.692	60	65	70	65	70	75	70	75	80
300	71°1/2	3.162	60	65	70	65	70	75	70	75	80
375	75°	3.880	60	60	65	65	70	70	70	75	80
Verticaal			60	60	65	60	65	70	65	70	75

De waarden van overlapping zijn de geldige minima op normale plaatsen of op beschermde plaatsen in elke regio.

Om de overlapping te bepalen moet men een individueel onderzoek doen. Voor een dakvlak op gevaarlijke plaatsen dient met de overlapping met 10% te vermeerderen alsook voor een dakvlak met een horizontale projektie groter dan 16,50 m.

Het leiformaat hangt af van de overlapping. De hoogte van de leien moet minstens gelijk aan het drievoudige van de overlapping zijn.

De breedte van de leien moet minstens gelijk aan het dubbele van de overlapping zijn.
De breedte van de met haken geplaatste leien mag verminderd worden omdat de capillariteit geringer is.
